У меня сломался новый ламинатор (FGK-320)
Этот ламинатор FGK-320 для меня — не просто устройство для ламинирования и фольгирования, но главная его задача в моей мастерской — равномерно приклеивать фоторезист к текстолиту для последующего изготовления печатных плат. При достижении заданной температуры, о готовности к работе аппарат сигнализирует специальным индикатором. В один прекрасный день система дала сбой. После долгого прогрева заветный индикатор так и не загорелся. Но температура продолжала подниматься.

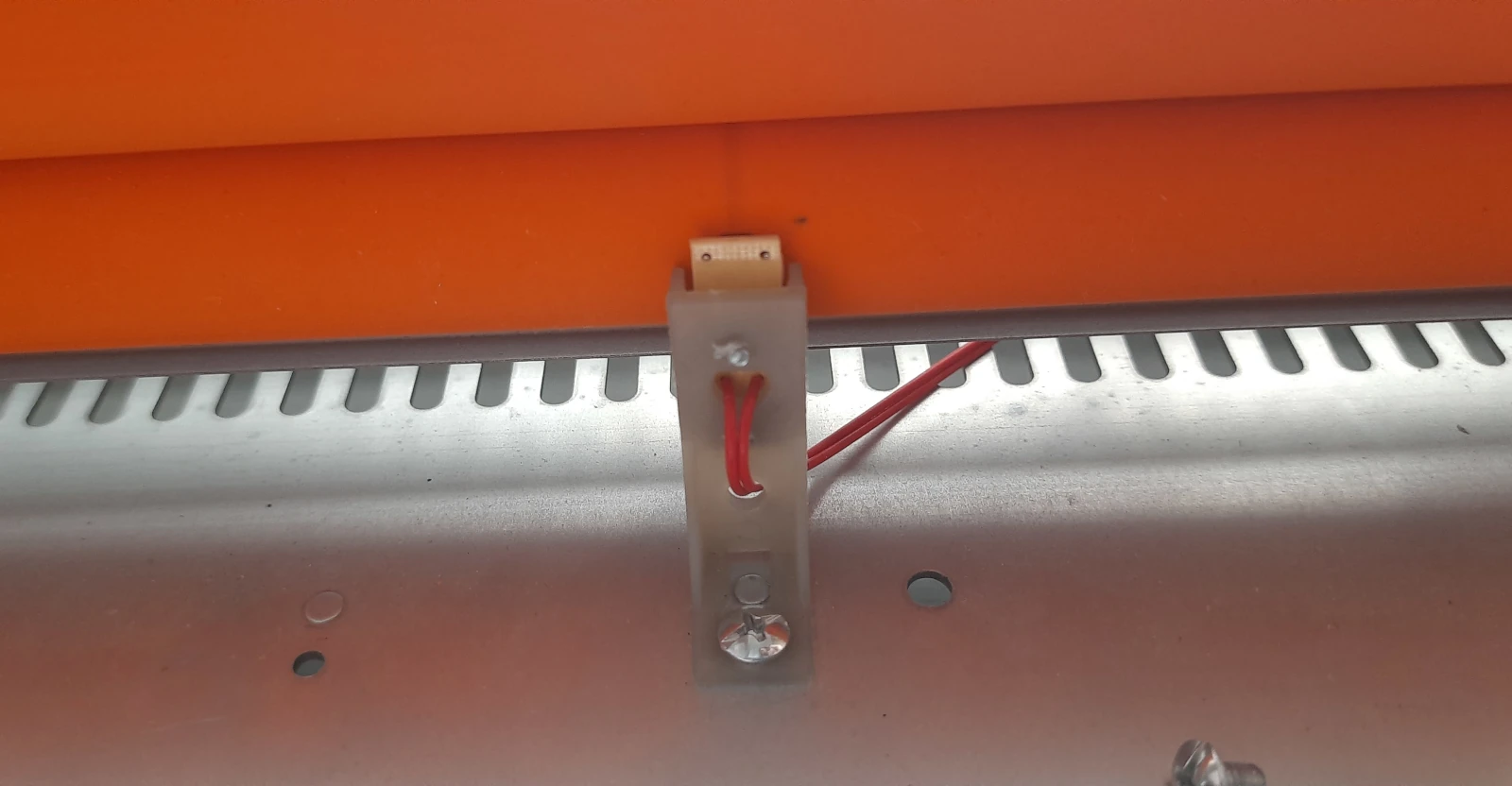

Первым кандидатом на проверку стал датчик температуры. Разобрав аппарат, я сразу заметил темную полосу, которую оставлял датчик на горячем валу. Вряд ли это было правильным положением. Аккуратно отвел датчик от поверхности вала и тщательно протер вал спиртом. Чтобы проверить гипотезу о неисправности датчика, потребовалась комплексная проверка. Пришлось использовать два мультиметра одновременно: один измерял сопротивление, второй — температуру. После серии замеров и составления таблицы параметров удалось идентифицировать элемент: это был термистор NTC MF58 104F3950

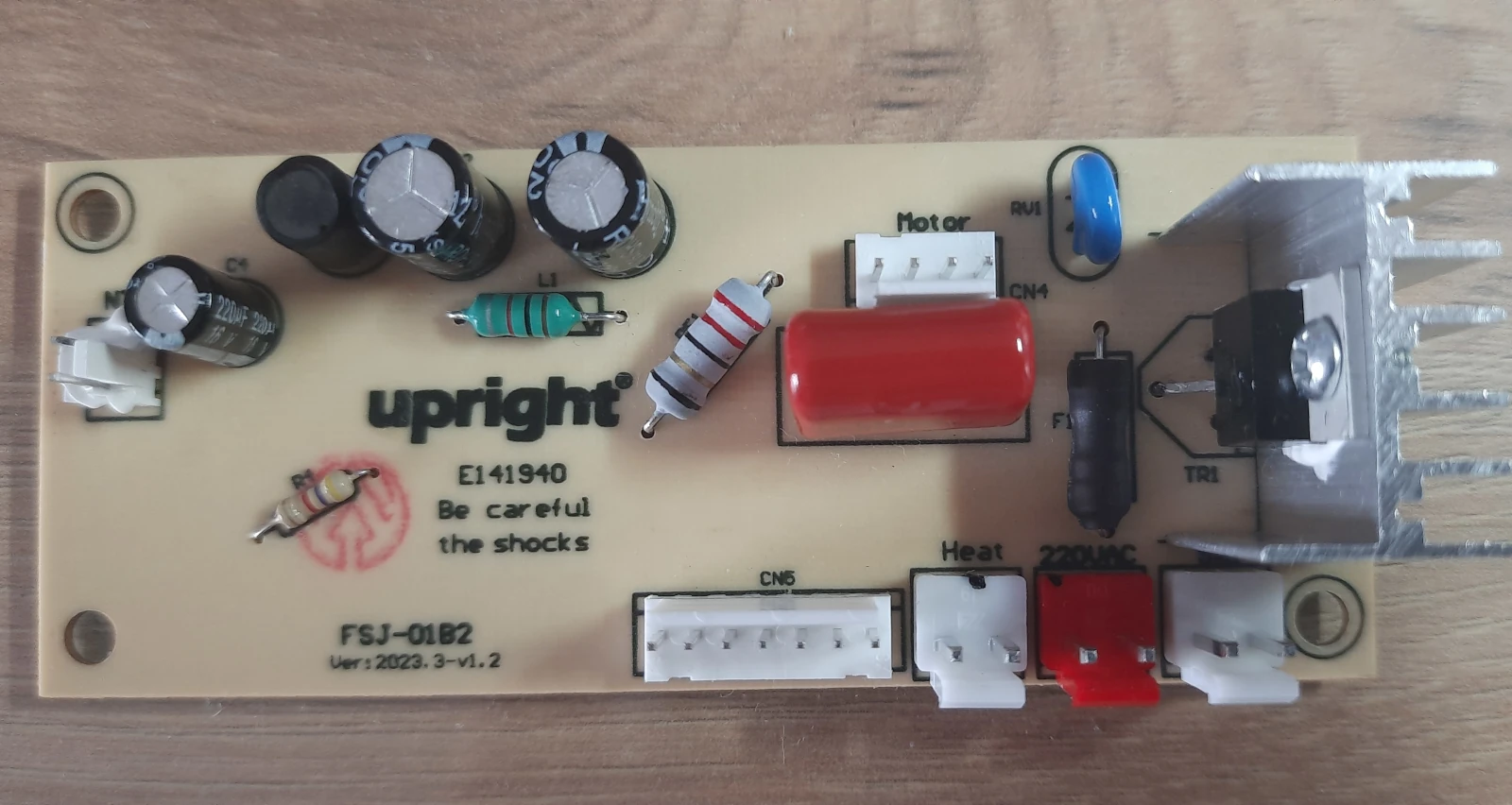

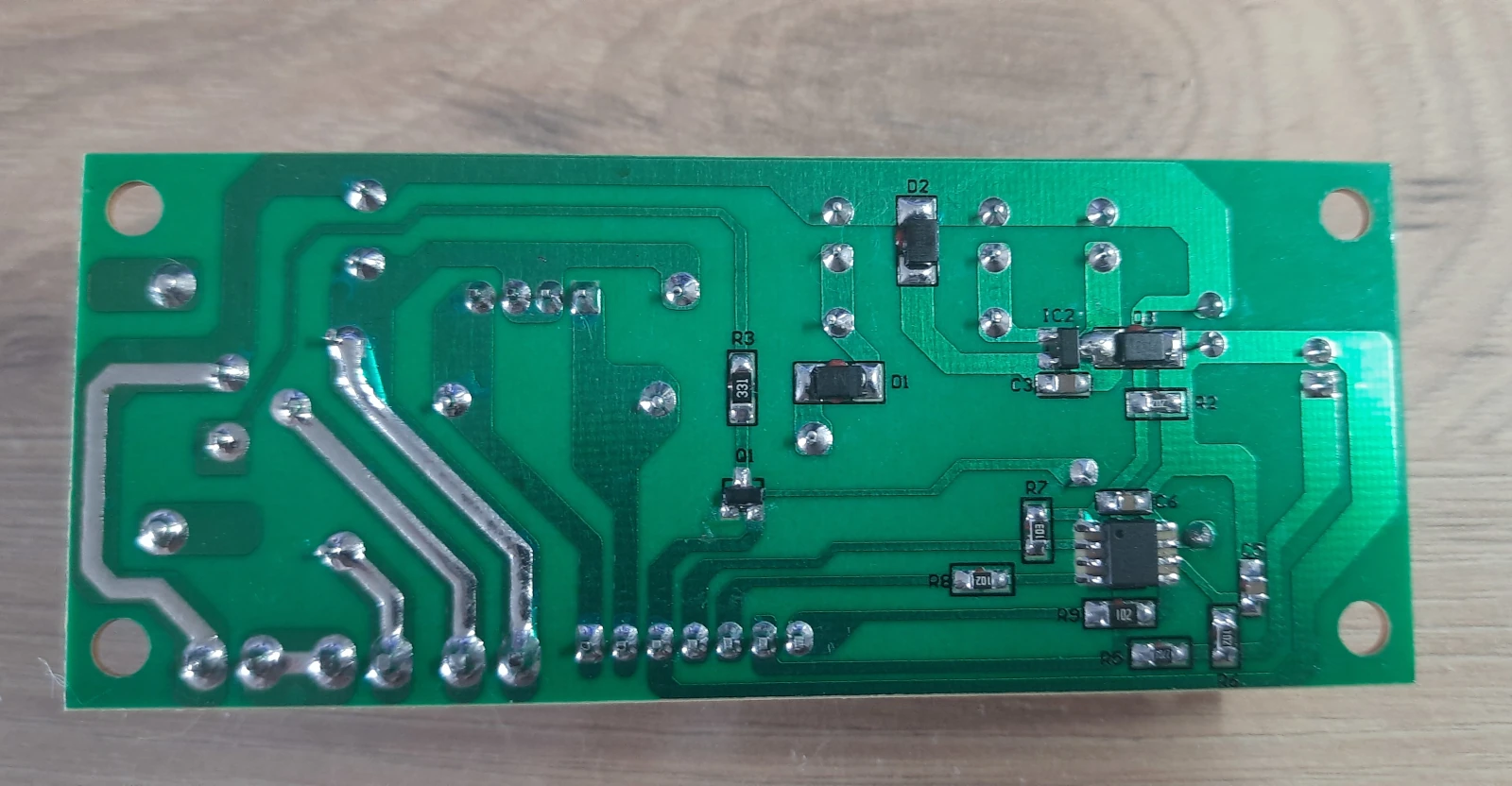

Его поведение полностью соответствовало даташиту, а значит, причина неисправности была не в нем. Поскольку с датчиком было всё в порядке, пришло время изучить электронику управления. Поиски в интернете по имеющейся версии платы ничего не дали — похоже, я стал первопроходцем. Пришлось вручную перерисовывать схему. Китайские производители, как это часто бывает, стерли маркировку с микросхемы. Но гадать, что это за чип, не потребовалось.
В процессе прозвонки цепей мое внимание привлек регулятор температуры (потенциометр). Его поведение было странным. После выпаивания и проверки во всех положениях, всё встало на свои места. Потенциометр был мертв: при его вращении, сопротивление то уходило в бесконечность, то показывало короткую.
Причина неисправности была найдена! К счастью, у меня под рукой были аналогичные потенциометры. Заменить неисправный резистор не составляло большого труда, после чего, с чувством удовлетворения, я приступил к работе с фоторезистом.
